FAST 736

Macchine squadrablocchi / sezionatrici

Descrizione

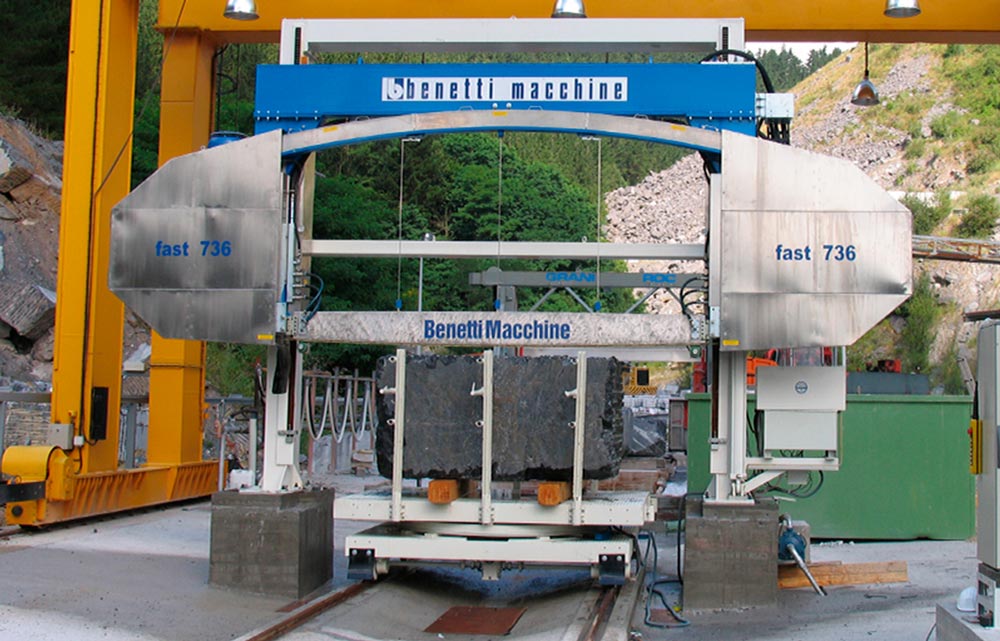

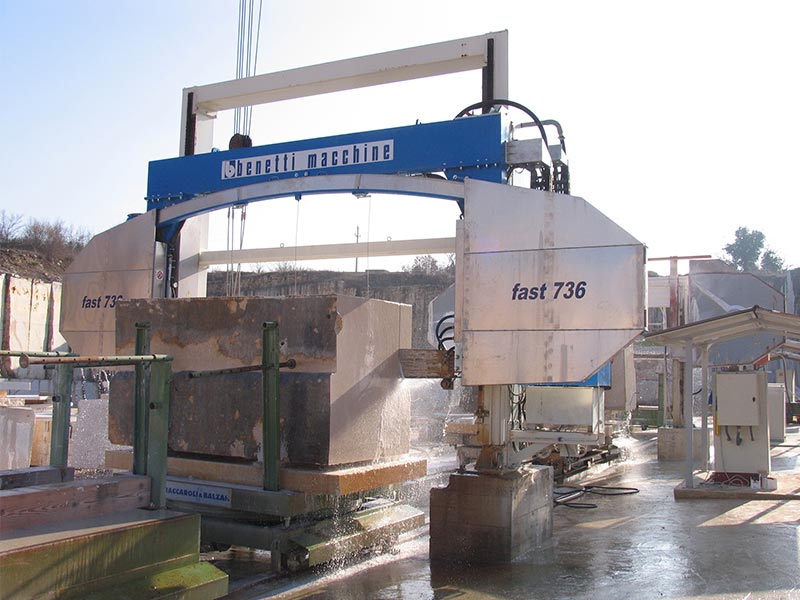

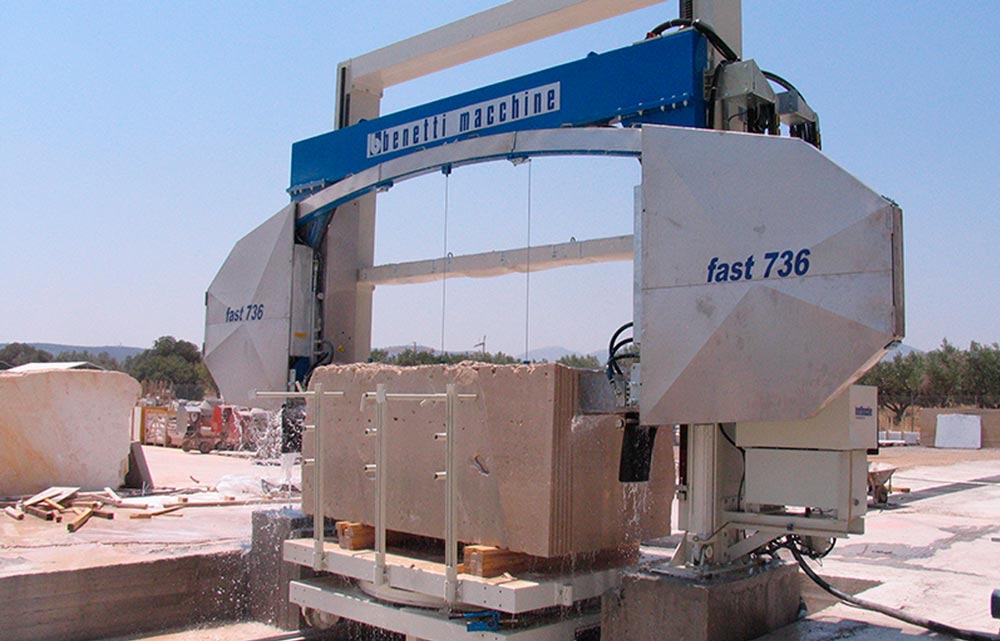

Tagliatrice speciale a cinghia diamantata ad alta produttività ideale per riquadrare blocchi e realizzare spessori e lastre di marmo e pietra.

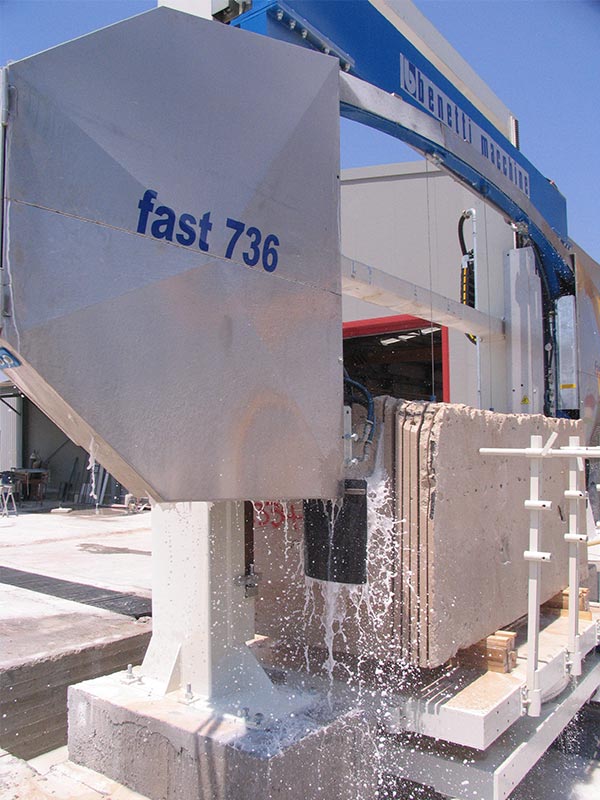

L’innovativo sistema di taglio consiste in una cinghia diamantata che scorre senza attrito per mezzo di un cuscino d’acqua su una guida rigida.

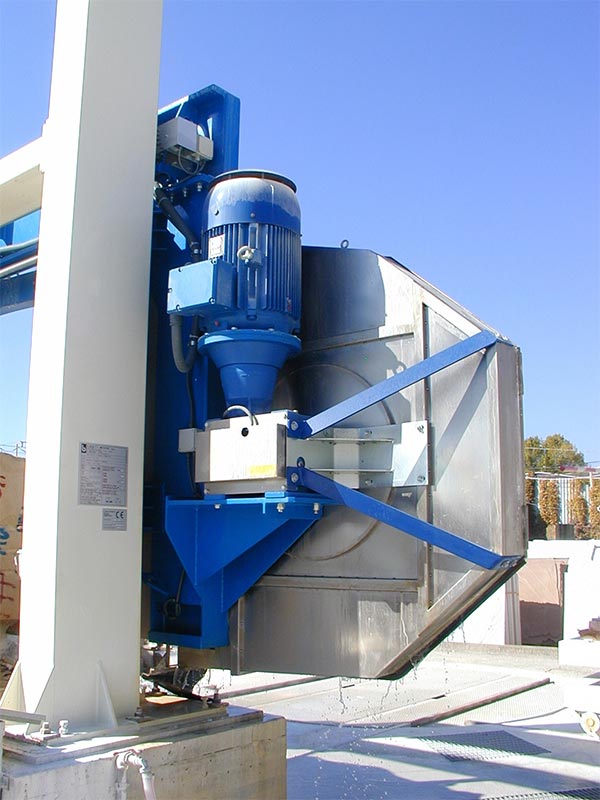

La rotazione della cinghia avviene per mezzo di una puleggia motrice diametro 1700 mm e di una puleggia folle dello stesso diametro che permette il tensionamento della cinghia con un sistema idraulico. Il motore elettrico di potenza 45 kW è comandato da un inverter vettoriale che permette di regolare la velocità della cinghia diamantata per ottimizzare le prestazioni di taglio sui vari tipi di materiale. Il sistema idraulico con valvola proporzionale controlla la cala garantendo precisione di taglio e migliori prestazioni dell’utensile.

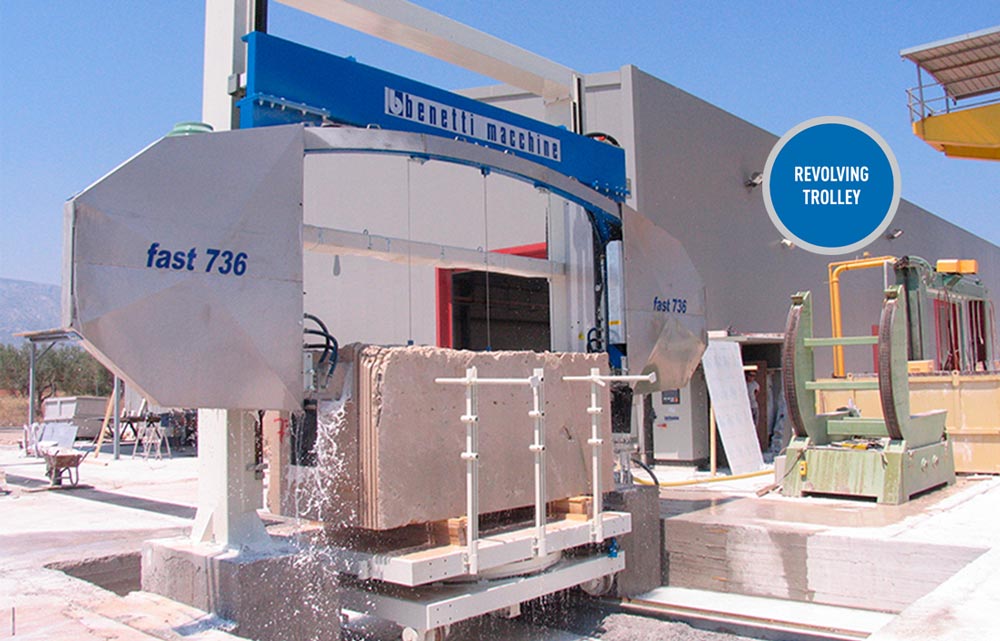

Il controllo dei movimenti e delle funzioni di taglio è gestito da quadro elettrico con PLC che permette l’esecuzione di tagli in ciclo automatico continuo. Il carrello portablocchi con una piattaforma di appoggio di 3,00 x 2,20 metri e 40 Ton di portata è disponibile nella versione fissa o girevole.

Dati tecnici


FAST 736

Diametro volano principale 1,7 m
Motore elettrico principale per la rotazione della cinghia diamantata 45 kW inverter
Motore elettrico funzionamento della centralina idraulica 4 kW
Motore elettrico per la traslazione del carrello 1 kW
Motore elettrico per la rotazione del carrello 0,75 kW
Cilindro idraulico per il controllo della cala 125/90 2.200 mm stroke
Cilindro idraulico per il tensionamento della cinghia diamantata 60/30 250 mm stroke
Carter realizzati in acciaio inox
Quadro elettrico completo di pulsantiera mobile
Totale potenza installata 58 kW

Dimensioni di taglio

Larghezza massima del blocco 3,5 m
Altezza massima del blocco 2 m
