ARROW 715

Macchine squadrablocchi / sezionatrici

Descrizione

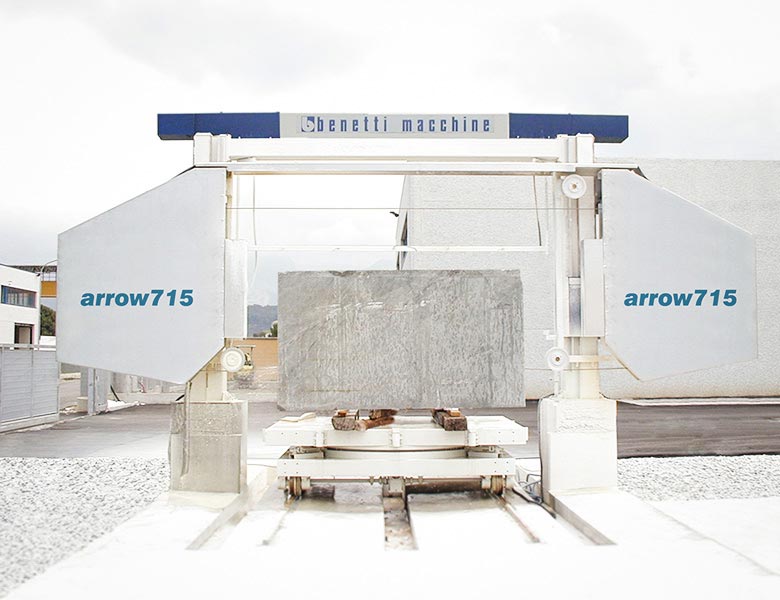

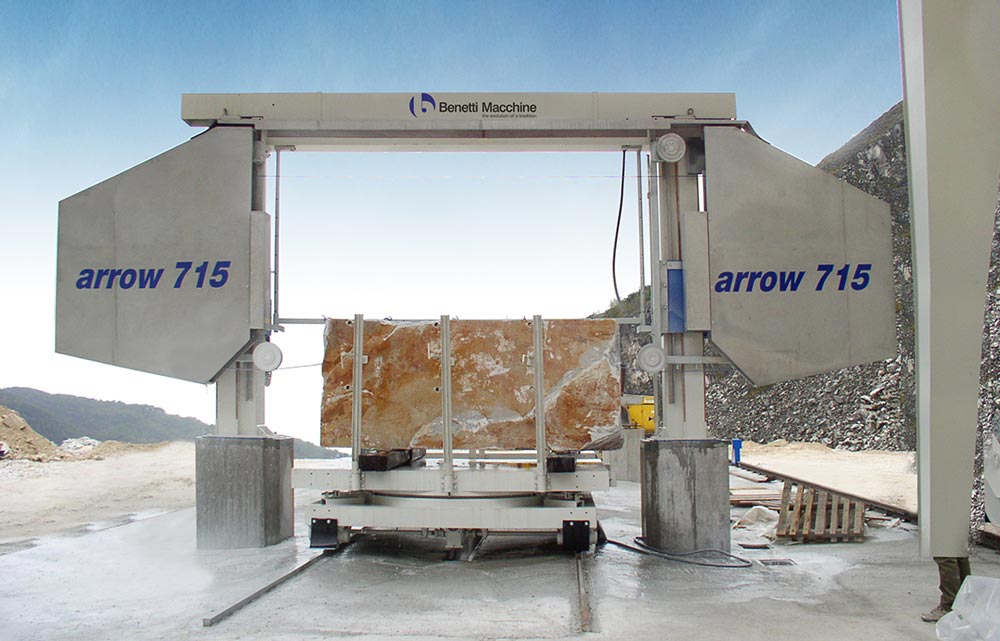

La macchina a filo diamantato Modello Arrow 715 permette di squadrare e di ottenere spessori da blocchi di marmo, pietre e graniti.

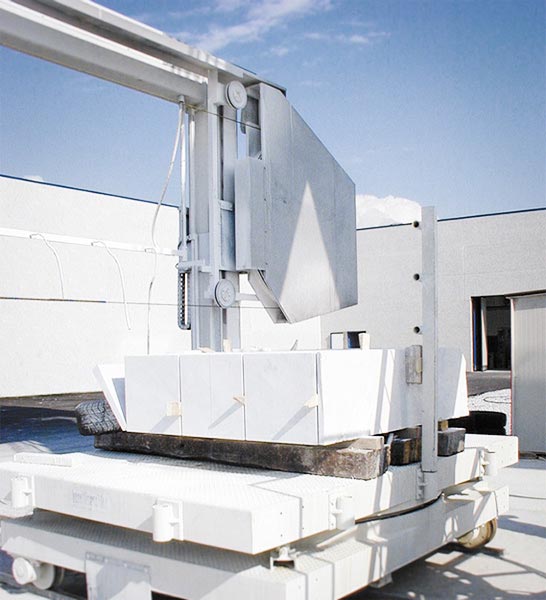

Realizzata in rigida e robusta struttura di acciaio, monta due volani di grande diametro 2000 mm che facilitano la rotazione del filo e ne revengono l’affaticamento.
Un inverter consente di variare la velocità del filo diamantato da 0 a 40 m/sec. Il tensionamento del filo diamantato avviene mediante un cilindro idraulico comandato da una centralina che mantiene costante il carico sul filo.

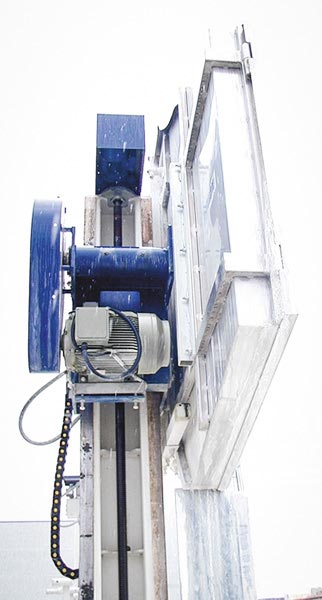

La cala del filo è automatica ed è comandata da un motore azionato da inverter e uno speciale dispositivo controlla il valore della freccia che assume il filo durante il taglio.

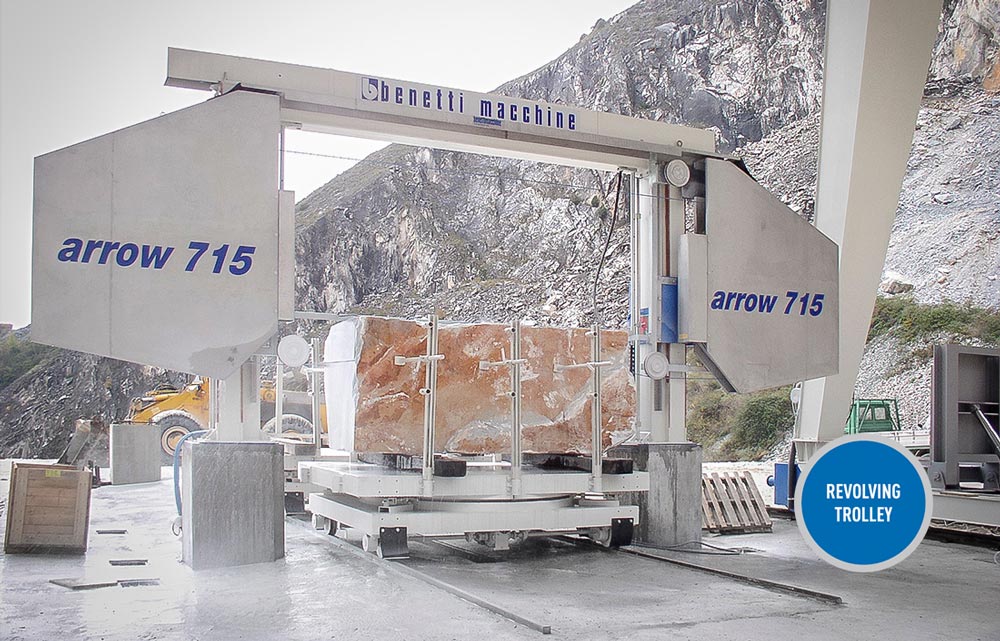

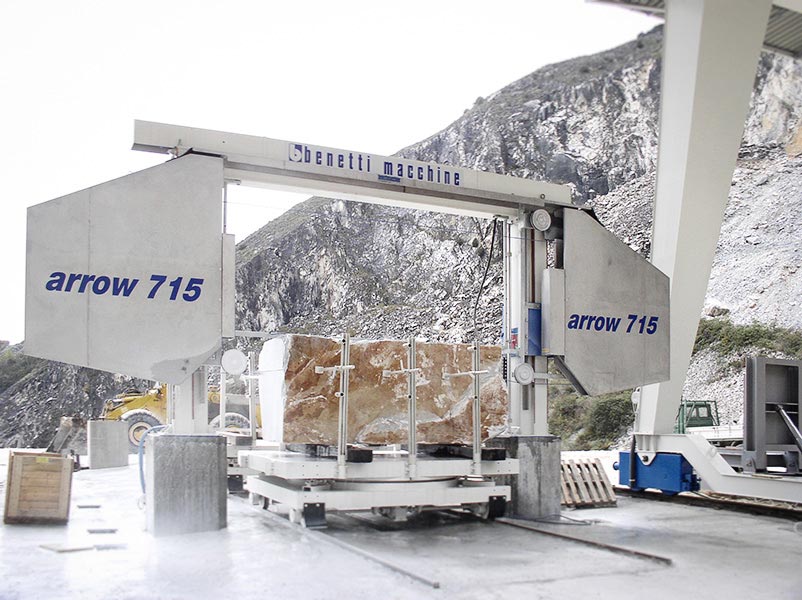

Una serie di dispositivi di sicurezza arresta la macchina in caso di mancanza d’acqua e rottura filo diamantato. La macchina è fornita con carrello portablocchi motorizzato fisso o girevole ad elevata capacità di carico. Lo spostamento del carrello è millimetrico grazie ad un encoder ed è programmabile da quadro elettrico.

Dati tecnici


Taglio utile 3,5 x 2,2 – 4 x 2,2 – 4,5 x 2,2 m
Diametro volano principale 2 m
Potenza motore principale 15 – 22 kW
Totale potenza installata 18 – 25 kW
Velocità lineare filo Variabile da 0 a 40 m/sec
Tensionamento filo Regolabile idraulicamente da 0 a 600 Kg
Lunghezza filo 19 – 20 – 21 m
Carrello fisso o girevole 2,2 x 3 m
Portata del carrello 40 ton
Rotazione e transazione Inverter
