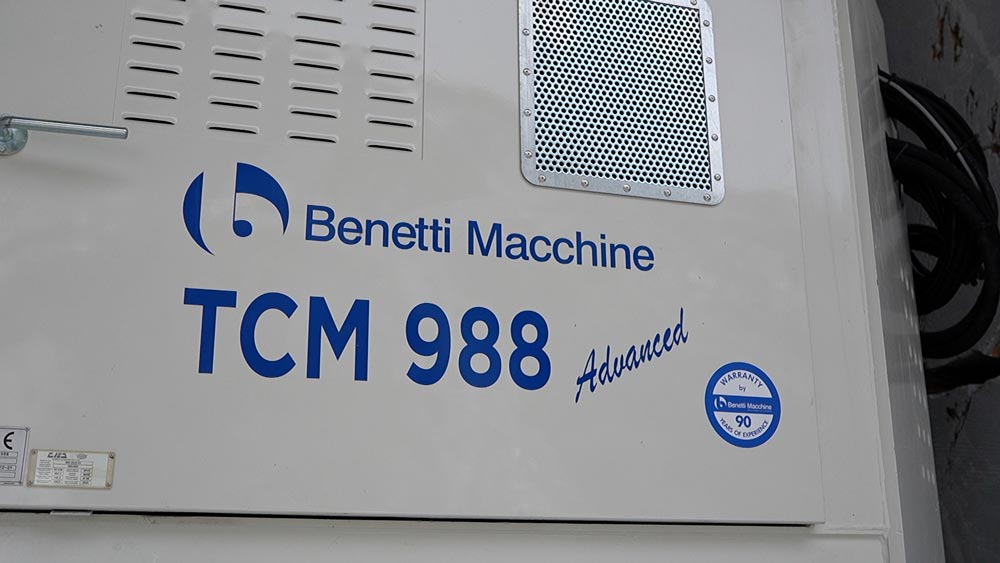

TCM 988 Advanced

Tagliatrici a Catena

Descrizione

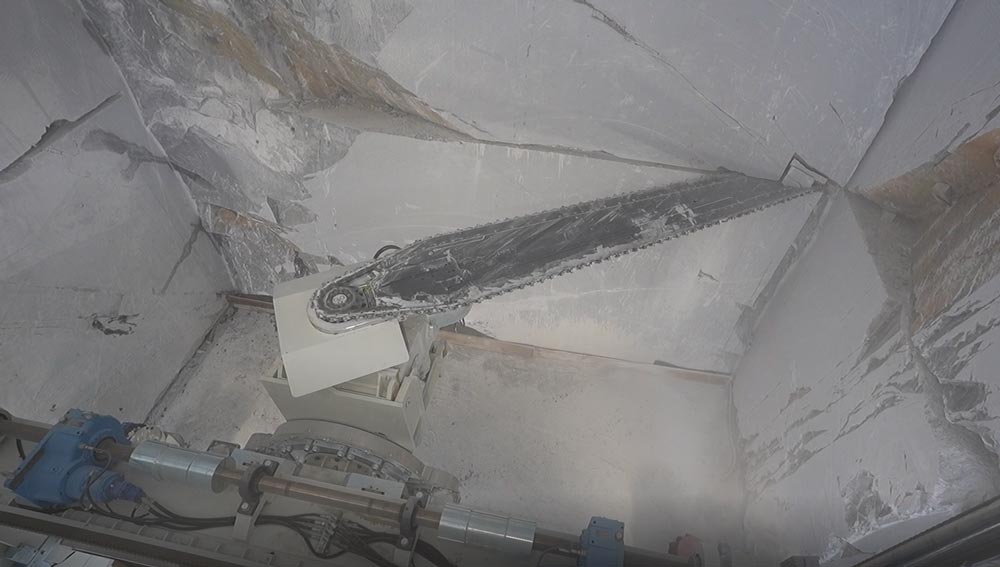

La macchina tagliatrice a catena modello TCM 988 Advanced è stata progetta per l’apertura, lo sviluppo e l’ampliamento di cave di marmo e pietre affini in galleria. E’ in grado di realizzare un’apertura di 6.2 m di larghezza, 5.5 m di altezza e 3 m di profondità.

Le principali caratteristiche della macchina sono:
1) Tutte le parti idrauliche sono a bordo macchina grazie alla presenza di un’unica centralina idraulica e di una motopompa principale.
2) Tutti i tagli verticali e orizzontali possono essere realizzati con un unico riposizionamento della macchina e con il controllo di posizione della lama in modo automatico.
3) La movimentazione è autonoma grazie alla presenza di ruote proprie e di due forche da inserire nelle due tasche appositamente predisposte nella struttura fissa per essere trasportata anche tramite pala meccanica.

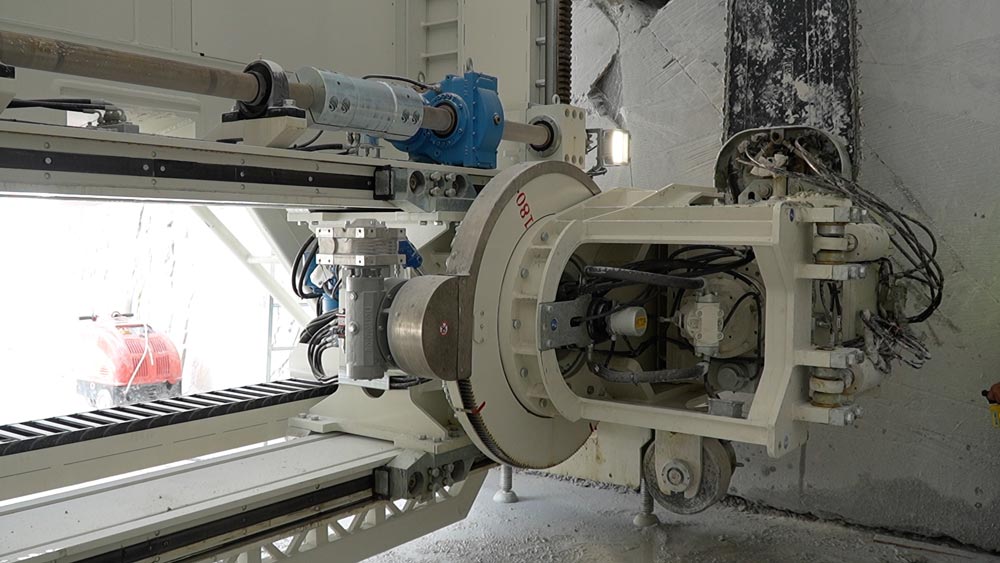

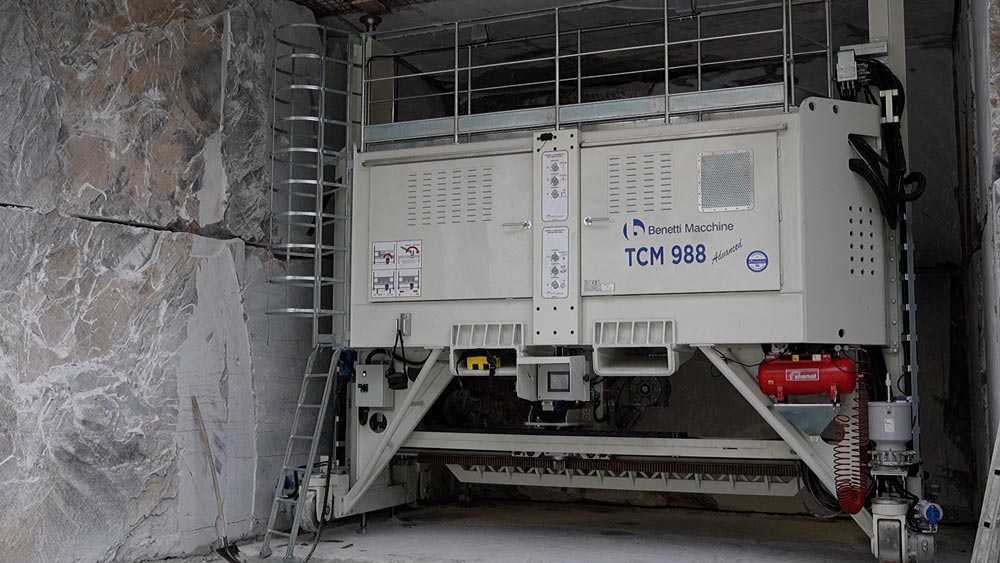

All’interno della robusta trave orizzontale della struttura fissa sono alloggiati i componenti necessari a tutti i funzionamenti della macchina: il quadro elettrico di potenza, la centralina idraulica, il gruppo motopompa per la trasmissione della rotazione catena, lo scambiatore di calore e tutti gli altri componenti relativi al circuito idraulico. La testa operatrice, che consente una rotazione della lama a 360°, è montata su un carrello che scorre su una trave orizzontale per mezzo di otto ruote di guida e otto pattini di contrasto.

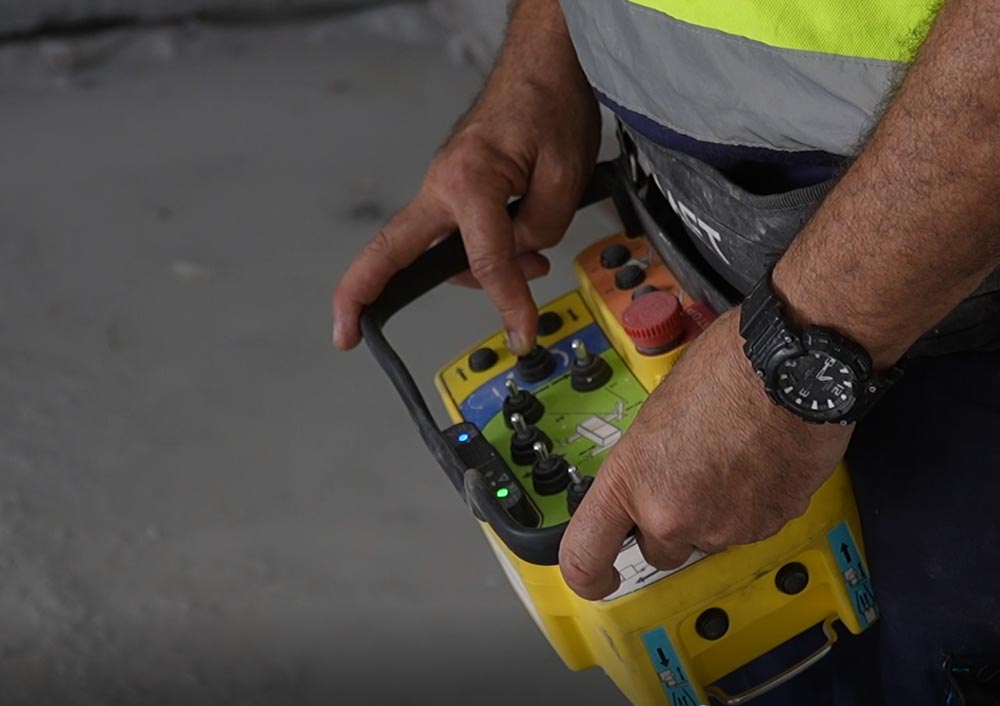

Per rendere funzionante la macchina è sufficiente collegare per mezzo di una presa da 125 A una linea elettrica 400 Volt 50 Hz circa 65 kW da inserire nell’apposita spina a bordo macchina. La macchina è dotata di due pulsantiere per i movimenti relativi al posizionamento, di un piccolo quadretto mobile tipo touch-screen relativo alle funzioni di taglio e di un radiocomando per controllare la macchina da remoto in tutta sicurezza.

Dati tecnici

Potenza elettrica installata 75 kW
Peso macchina 23.100 Kg
Velocità rotazione catena 0 – 1,2 m/sec
Velocità di avanzamento 0 – 10 cm/min
Massima profondità taglio utile 3 m
Lame disponibili taglio utile 3 m
Rotazione testa operatrice 360°
Rotazione braccio 360°
Capacità serbatoio olio idraulico 300 L
Capacità serbatoio grasso 25 Kg
Portata grasso con 7/9 pompanti fino a 1,5 Kg/h
Dimensioni di taglio (galleria) L:6,2m – H:5,5m
Dimensioni Macchina L:5,6m – H:5m – D:3,5m
Velocità posizionamento su ruote max 1,3 m/min
